Medizintechnik

Medizintechnik? Wir sind für Sie da!

Zum Wohle der Patienten und Ärzte

Als Hersteller und Lohnfertiger mit 40 Jahren Erfahrung bei Spezialfedern und 10 Jahren Erfahrung in der Fertigung von Knochenimplantaten, kennen wir die speziellen Anforderungen und Besonderheiten der Branche. H&R ist der ideale Partner für Produktionsunternehmen aus der Medizintechnik. Sie nennen uns die Funktion und technischen Anforderungen an die geplante Feder und wir entwickeln unter Nutzung einer speziellen Entwicklungssoftware die bestmögliche Lösung. Sie erhalten dann die Ergebnisse der Federberechnung mit allen Daten. Zu Ihrer Sicherheit wird jeder Fertigungsauftrag anhand der Konstruktionsdaten durch die EDV überprüft und auf die günstigste Fertigungstechnik abgestimmt. Wir beraten Sie bei Dimensionierung, Materialauswahl sowie allen anderen technischen Fragen der benötigten Spezialfedern.

Ihr Experte für Spezialfedern der Medizin

Umfangreiches Material sofort auf Lager

Entwicklung & Produktion in Deutschland

QUALITÄT MADE IN GERMANY

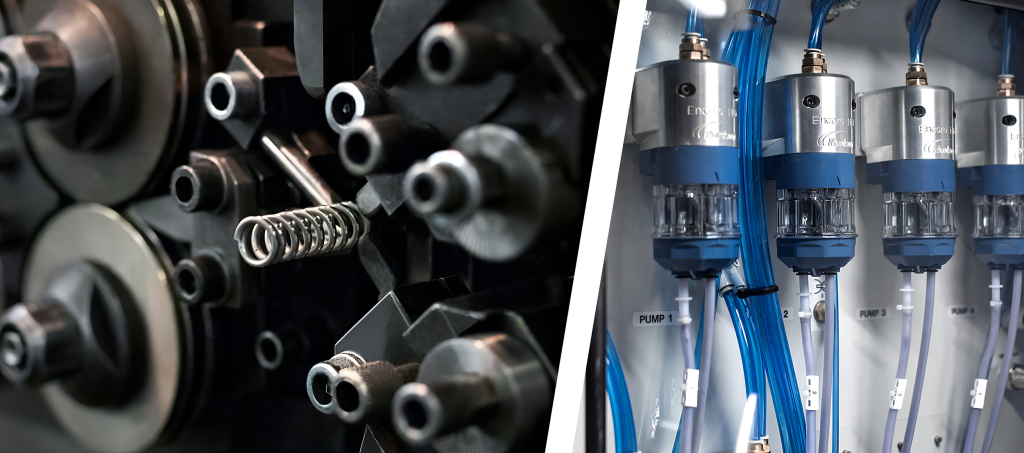

PRODUKTION & OBERFLÄCHENBEHANDLUNG

H&R verfügt über eine leistungsfähige Anlage für Zinkphosphatierung sowie Epoxyd- und Polyesterbeschichtung in allen gängigen RAL Farben. Die modernen Maschinen ermöglichen jede gewünschte, handelsübliche Fertigung und Oberflächenbehandlung. Hohe Flexibilität dank leistungsfähigem Werkzeugbau. Härterei und Kugelstrahlanlagen befinden sich vor Ort.

Zerfifikate & Entwicklungen

Qualitätsmanagement

Geprüfte Qualität: Das H&R Qualitätsmanagementsystem wurde gemäß Medizinproduktegesetz erweitert und nach DIN EN ISO 13485:2016 zertifiziert. Wo notwendig, erfolgt die Fertigung im Reinraum und unter spezifischen Bedingungen.

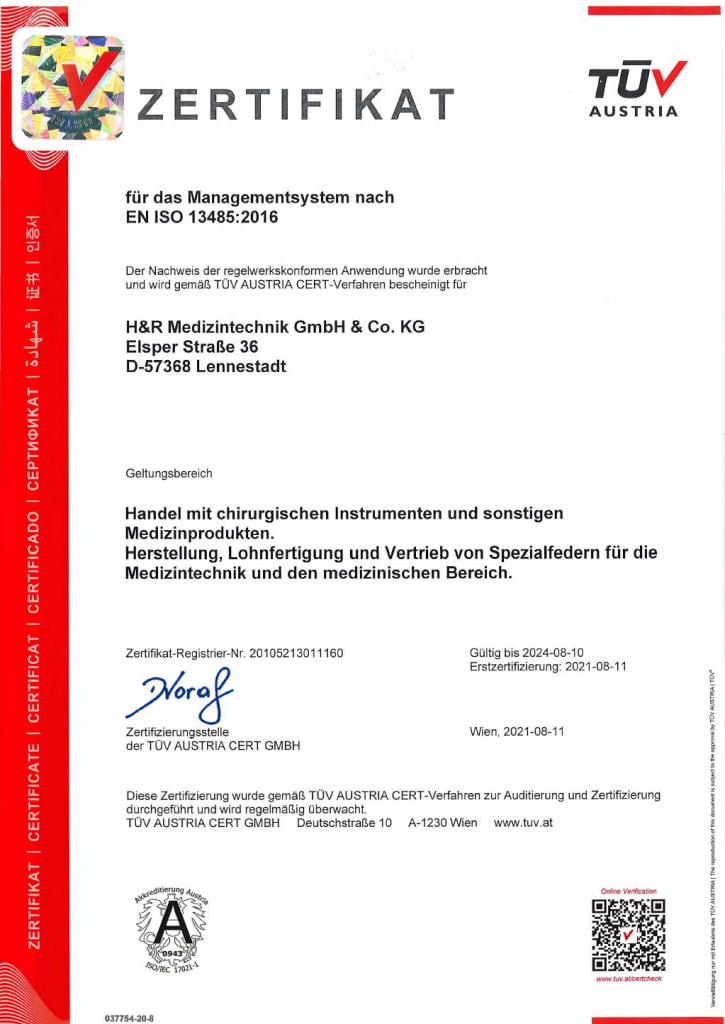

Zertifikat nach EN ISO 13485:2016

Herunterladen
Hochwertige Federwerkstoffe

UNSERE Materialen

Hochwertige Federwerkstoffe, u. a. chirurgische Implantatstähle, patentiert gezogene Federstahl-drähte von 0,3 – 22 mm Drahtdurchmesser, ölschluss vergütete Federdrähte und Ventilfeder- drähte, induktiv vergütete Federdrähte auch in „hochfester“ Ausführung von 0,5 – 18 mm Draht stärke. Nichtrostende Federdrähte aller bekannten Normen von 0,3 – 25 mm Drahtdurchmesser, sowie Sonderqualitäten wie Inconel X 750, Hastelloy, Nimonic 90, Titan. Härtbare Stähle (wie 50CrV4) von 7 – 50 mm Drahtdurchmesser.

BONEHELIX®

BONEHELIX® ist ein revolutionäres Implantat zur Behandlung von Brüchen langer Röhrenknochen, insbesondere in Oberarm oder Unterschenkel. Der Einsatz der BONEHELIX® ermöglicht kürzere und weniger belastende Operationen und führt zu einer schnelleren Heilung des Bruches.
Allen gemeinsam ist der chirurgische Langzeit-Implantatstahl 1.4441 und die Erfüllung der Anforderungen gemäß Norm DIN EN 5832-1.

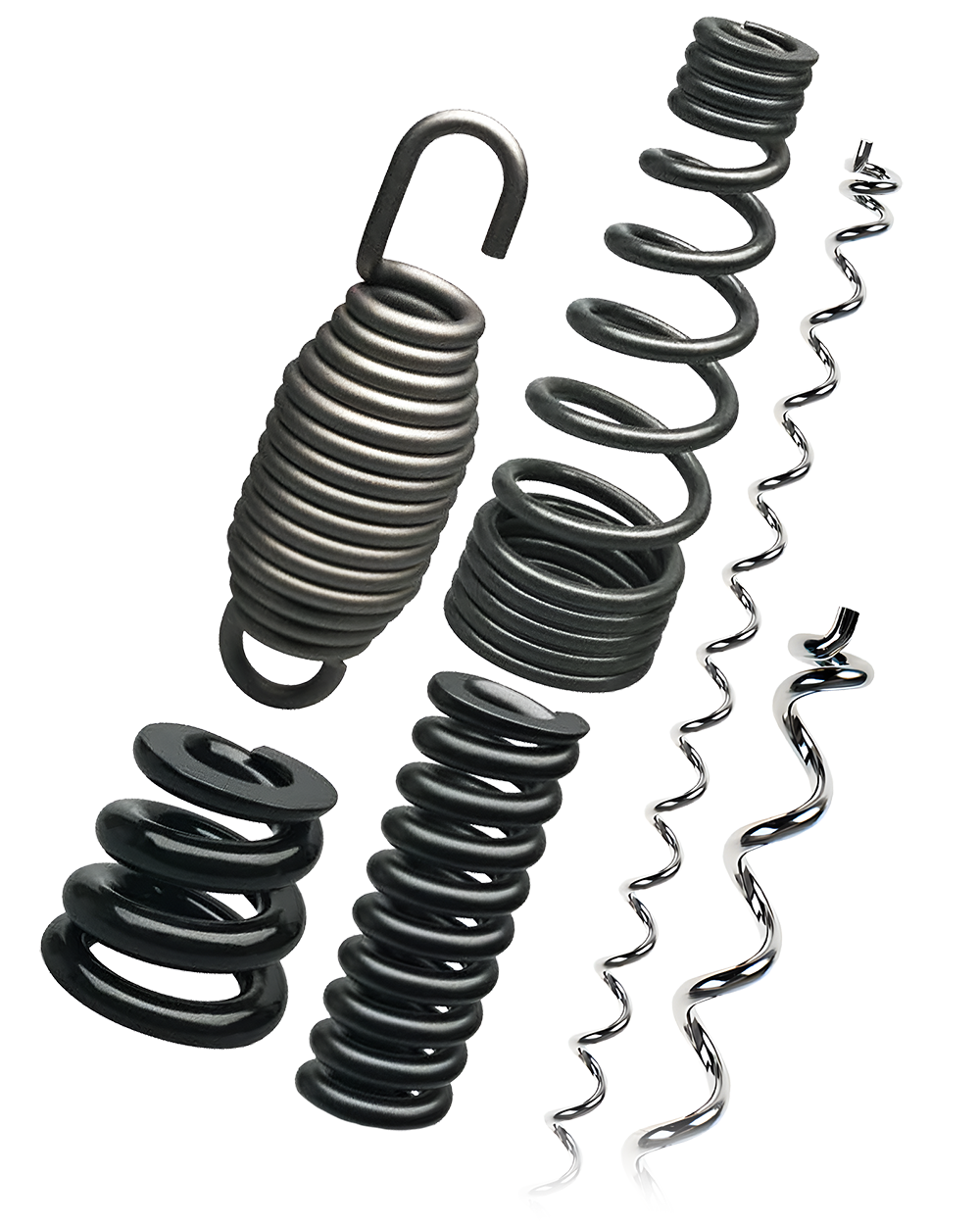

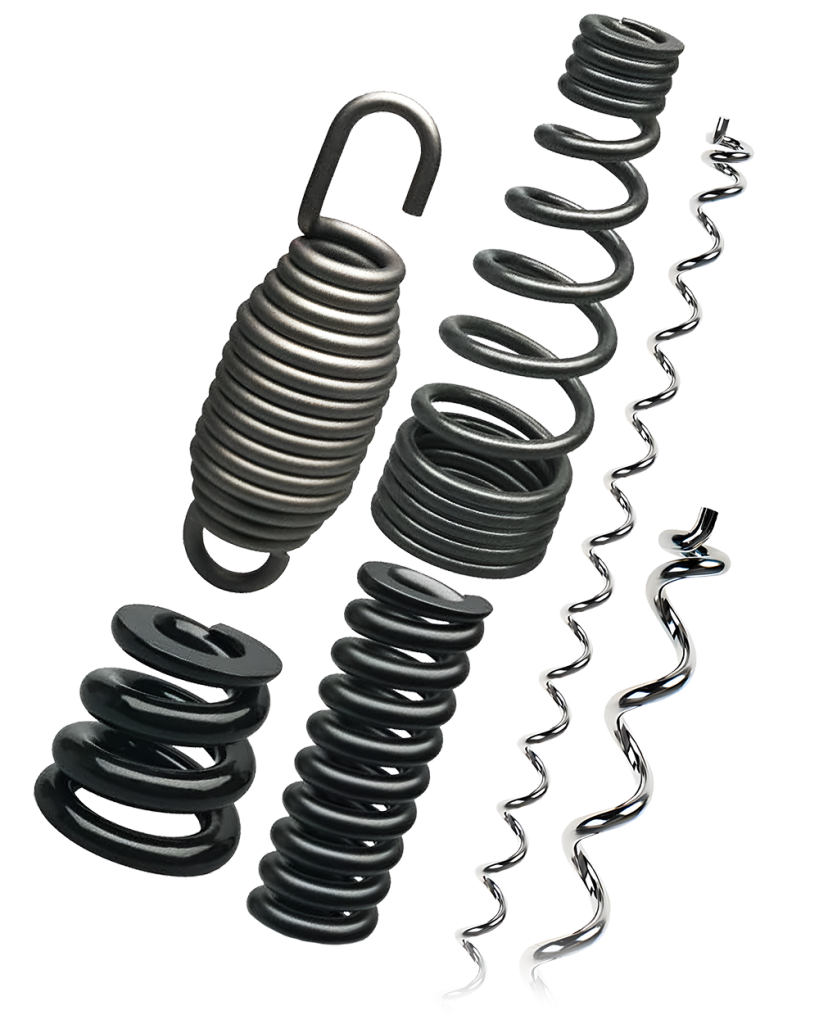

Druckfedern

im Drahtstärkenbereich von 0,3 − 52 mm mit linearer und progressiver Kennlinie, in zylindrischer, konischer und tonnenförmiger Ausführung. Druckfedern sind Federarten, die dazu entworfen sind, Kräfte in entgegengesetzter Richtung zur Längsachse der Feder aufzunehmen, wenn sie zusammengedrückt oder komprimiert werden. Diese Federn speichern Energie in ihrem Inneren, wenn sie komprimiert werden und setzen sie frei, wenn die Belastung nachlässt. Die Drahtstärke, die Anzahl der Windungen und der Durchmesser der Feder sind entscheidende Faktoren, die ihre Federkraft und Verformung beeinflussen.

Zugfedern

d 0,3 − d 40 mm Drahtdurchmesser mit allen gewünschten Ösenformen incl. eingerollten Haken und eingeschraubten Stopfen. Angebogene Ösenformen fast ausschl. auf bestehenden Universalwerkzeugen. Zugfedern sind Federarten, die speziell für Zugbelastungen ausgelegt sind. Sie kommen in verschiedenen Anwendungen zum Einsatz, bei denen Zugkraft erforderlich ist, um beispielsweise Türen zu öffnen oder Bauteile zu stabilisieren. Zugfedern finden Anwendung in Industrieanlagen, Fahrzeugen, Haushaltsgeräten und vielen anderen Bereichen, in denen Zugkräfte effizient gehandhabt werden müssen.

Schenkelfedern

mit jeder erforderlichen Schenkelform d 0,3 − d 40 mm Drahtdurchmesser. Schenkelfedern sind Federn mit zwei Armen, die an einem Punkt miteinander verbunden sind. Diese Federn werden in Anwendungen eingesetzt, bei denen Drehmoment und Flexibilität benötigt werden. Beispiele für den Einsatz von Schenkelfedern sind in Schaltern, Klappenmechanismen und anderen mechanischen Vorrichtungen, wo sie eine bidirektionale Federung bieten und Rotationseffekte ermöglichen.

Flachformfedern

Blattfedern von ca. 3 x 0,3 − ca. 200 x 15 mm. Flachformfedern sind spezielle Federn mit flacher Geometrie, die in Anwendungen eingesetzt werden, wo ein geringer Bauraum und eine ebene Oberfläche erforderlich sind. Diese Federn bieten eine effiziente Federung und werden häufig in Elektronik, Medizintechnik und anderen präzisen Anwendungen verwendet, bei denen Platz und Oberflächenprofil entscheidend sind.

Drahtbiegeteile

d 0,3 − d 52 mm Drahtdurchmesser. Drahtbiegeteile sind individuell geformte Teile, die aus Draht hergestellt werden und in vielfältigen Anwendungen verwendet werden. Sie kommen in unterschiedlichen Formen und Größen vor und dienen in verschiedenen Branchen, von Elektronik bis zur Automobilindustrie. Diese Drahtbiegeteile werden nach spezifischen Anforderungen und technischen Vorgaben hergestellt, um den gewünschten Einsatzzweck zu erfüllen.

JETZT DOWNLOADEN

WICHTIGE DOKUMENTE ZU FEDERN FÜR DIE MEDIZINTECHNIK

Einfach herunterladen, ausfüllen und an uns senden. Schnell, effizient und genau nach Ihren Bedürfnissen. Qualität und Service stehen bei uns an erster Stelle. Sollten Sie weitere Fragen haben, nutzen Sie gerne das nachstehende Kontaktformular.

Anfrageformular Druckfedern

pdf (0.37MB)

Herunterladen

Anfrageformular Zugfedern

pdf (0.12MB)

Herunterladen

Ösenformen nach DIN 2097

pdf (1.86MB)

Herunterladen
eine Feder, die nicht federt

BONEHELIX®

BONEHELIX® ist eine Erfindung von Professor Dr. Reiner Labitzke. Die Verwendung von Marknägeln produziert seiner Auffassung nach noch mehr Beschwerden für den Patienten. Allein die wirkenden Kräfte beim Einschlagen des Marknagels und die einhergehende Zerstörung des Knochenmarks ließ ihn an der Behandlungsmethode zweifeln.

Seine Idee bestand demnach folgerichtig aus einer Feder, die nicht federt, aber doch so flexibel in der Bewegung ist, dass bei aller gebotenen Stabilität zur Bruchheilung leichte Bewegungen möglich sind, um so die Kallusbildung an der Bruchkante anzuregen.

Video ansehen
Ein Blick Hinter die Kulissen

UNSERE MEDIZINFEDERN IM EINSATZ

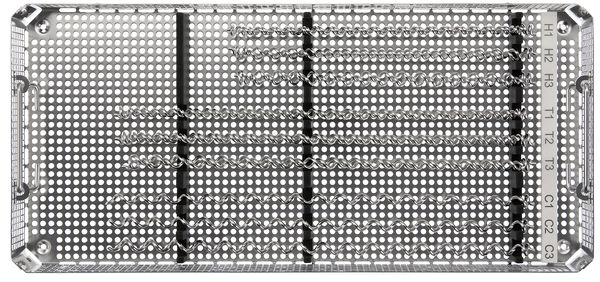

Insbesondere bei Quer- und kurzen Schrägbrüchen von Humerus und Tibia überzeugt die BONEHELIX® mit ihren Eigenschaften. Auch bei langen Schrägbrüchen ist eine Stabilisierung mit der BONEHELIX® möglich, sofern vorab mit Hilfe von Seilcerclagen die Anatomie wieder so hergestellt wurde, dass die BONEHELIX® Halt finden kann.

BONEHELIX® in der Anwendung

Zum Artikel
BONEHELIX®

Einfachste Handhabung

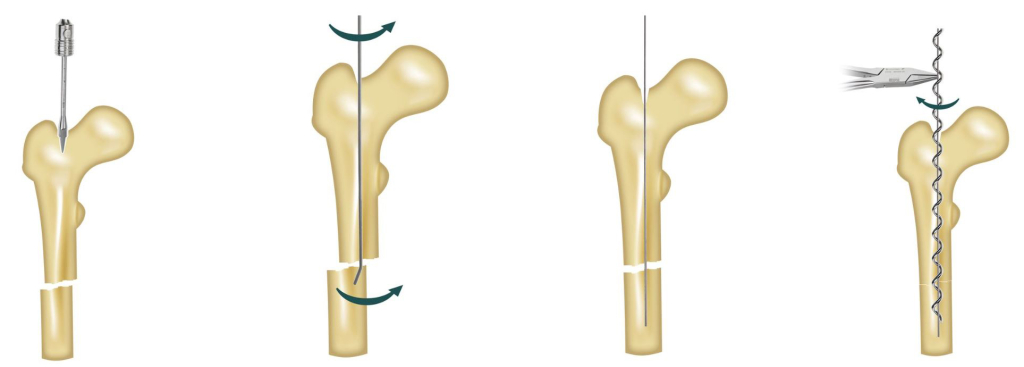

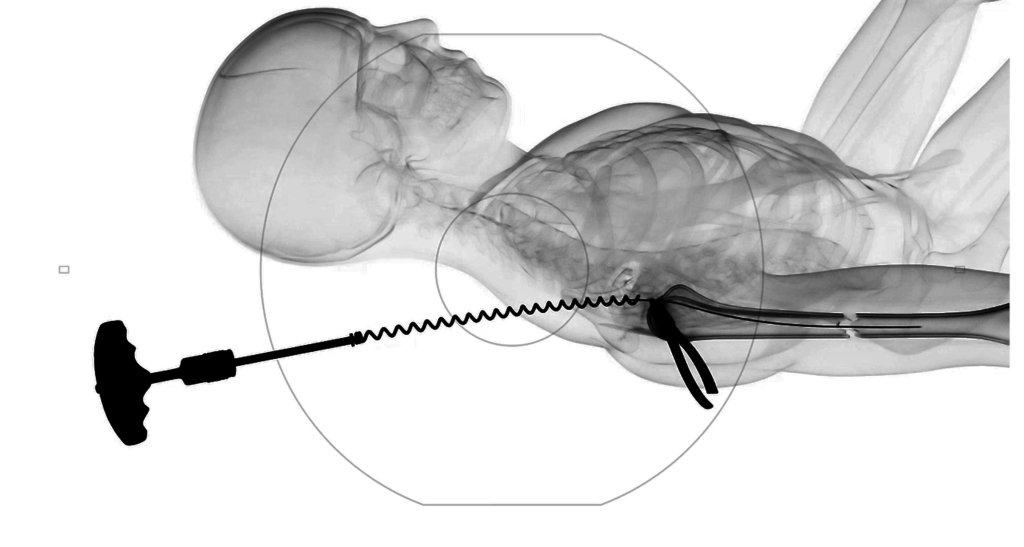

Mit dem Pfriem wird der Zugang zur Markhöhle geöffnet. Bei notwendiger Korrektur der Position steht der Repositionsstab mit gekrümmter Spitze zur Verfügung. Der Leitstab wird in die Markhöhle eingeführt, um die Knochenteile gerade zu verbinden. Der Leitstab wird ins distale Fragment eingeschlagen. Über den Leitstab wird die BONEHELIX® in vorbestimmter (und entsprechend gekürzter) Länge mit dem Ein-/Ausdreher eingedreht. Nachdem zwei Windungen der Helix im unteren Fragment liegen, wird der Leitstab herausgezogen. Nun wird die Helix nachgedreht bis der Kopf bündig mit dem Knochen abschließt.
